Scharnierset

Inhalt: für Befestigung

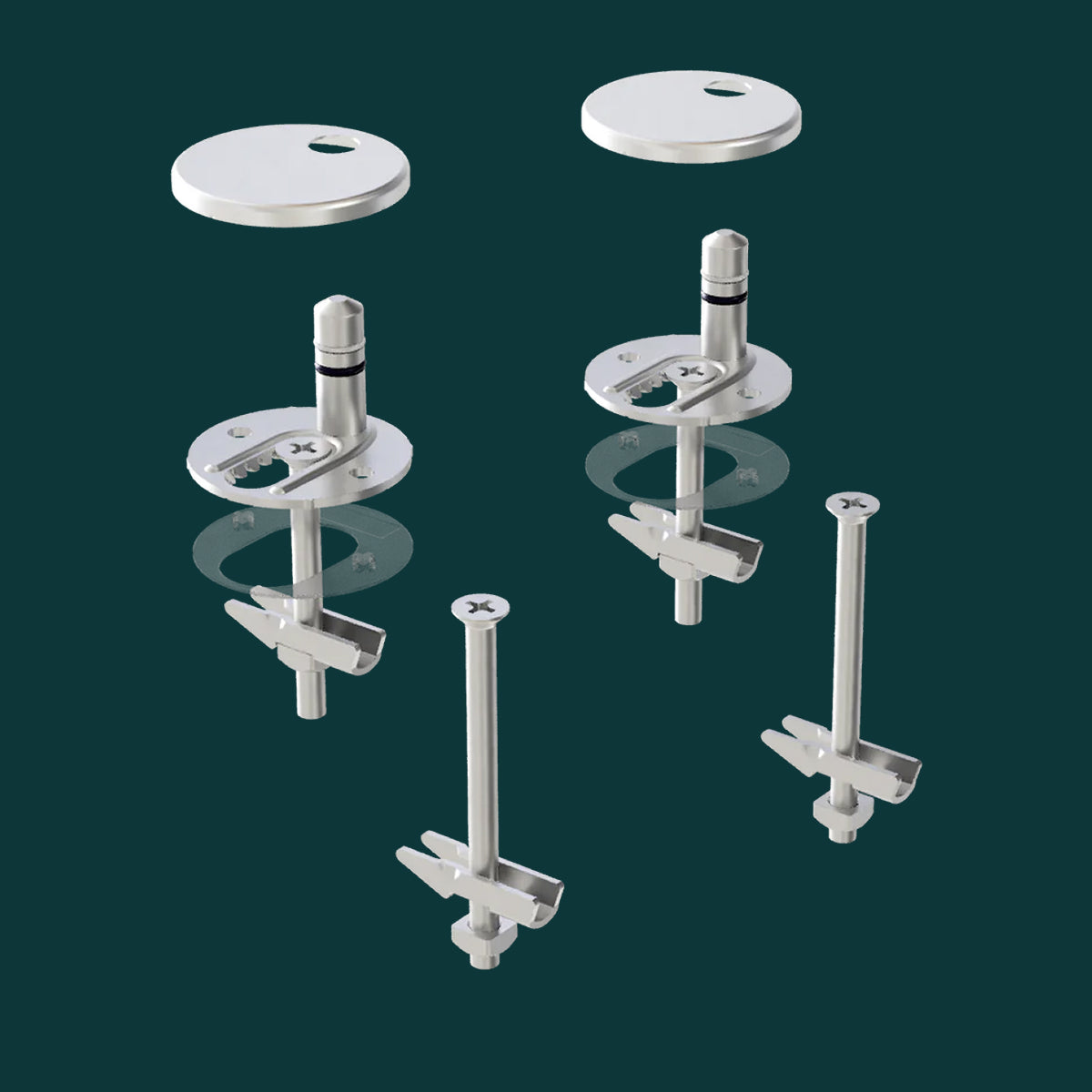

1) Scharnierset 2x (vormontiert ohne Dichtung) mit:
 Scharnierabdeckung
 Scharnierplatte mit Pin
 Dichtung
 Klappdübel
 Gewindeschraube 60 mm
 Schraubenmutter
2) Langes Schraubenset 2x (vormontiert) mit:
 Klappdübel
 Schraubenmutter
 Gewindeschraube 80 mm

- Das TopFix-Scharnier ist eine WC-Sitz-Halterung aus Edelstahl auf Klappdübel-Basis. Das Scharnier besteht aus einer Gewindeschraube, einer Scharnierplatte, einem Klappdübel sowie einer Dichtung und wird fast vollständig vormontiert dem Lieferumfang beigelegt.
- Nicht vormontiert sind die Scharnierabdeckung und die Dichtung. Des Weiteren liegt eine zweite längere Gewindeschraube mit Klappdübel und Mutter bei.
- Die kurze Gewindeschraube (bereits vormontiert) eignet sich für seitlich offene sowie geschlossene WC-Keramiken mit einer Keramikstärke bis 25 mm und einem Lochdurchmesser von mindestens 14 mm.
- Bei einer Keramik mit einer Keramikstärke von 25 bis 45 mm (mehr als 45 mm werden nicht unterstützt) tauschen Sie bitte die kurze Gewindeschraube mit der beiliegenden langen Gewindeschraube.

Bitte beachten Sie die Reinigungshinweise gemäß den Hinweisen zu Ihrem EKG-seat.

Vormontiertes Set inkl. Dichtung und Abdeckung
2 Schraublängen: 60 mm und 80 mm
Maße: 45 mm x 45 mm x 90 mm bzw. 110 mm
Gewicht Set: ca. 200 g
Material: Edelstahl
Farbe: Metallfarben

Benötigter Lochabstand WC-Keramik für Montage EKG-seat: 105 - 220 mm

Das Scharnierset ist als Ersatzprodukt für Ihren EKG-seat gedacht und liegt Ihrem EGK-seat im Lieferumfang bereits bei.
Bitte die Schrauben mit max. 4 Nm anziehen.
